Что такое контактор, и как он облегчает жизнь?

Ремонт Элементы управления
01

Перед тем, как начать сухое научное повествование, хотелось бы задать вопрос: как можно выключателем с низким номинальным током (10 А) осуществлять включение/выключение силовых цепей с токами во много раз превышающими ток выключателя? Ответ: Контактором! Итак...

02

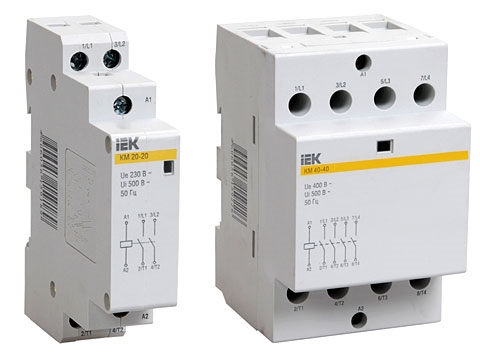

Справа — двухконтактный замыкающий контактор, слева — четырехконтактный замыкающий контактор
Справа — двухконтактный замыкающий контактор, слева — четырехконтактный замыкающий контактор
03

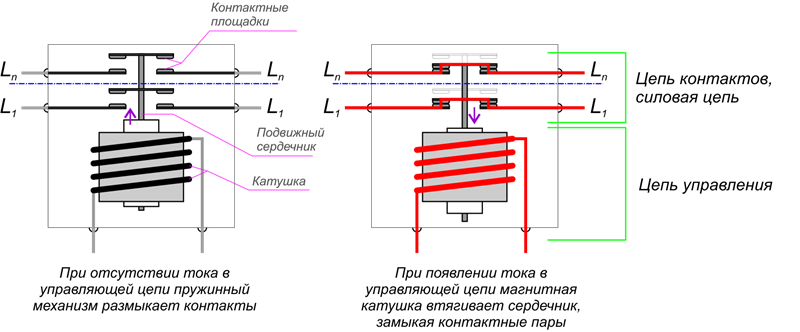

Контактор — это электровыключатель — разновидность электромагнитного реле. Сердцем контактора является магнитный клапан (катушка с сердечником), который при поступлении на катушку электрического тока приводит в движение сердечник (этот контур называется управляющим или цепью управления). Переместившийся сердечник, в свою очередь замыкает/размыкает контактные площадки силовой цепи (силовой, потому что позволяет пропускать токи более значительной силы, чем управляющая цепь). Принцип действия замыкающего контактора показан на рисунке:

04
05

Одной из характеристик контактора является количество замыкаемых/размыкаемых пар контактов. Напряжение управляющей цепи контактора может быть различным и зависеть от конкретной модели — от 12 В до 380 В.

06

Контактор обладает двумя важными преимуществами, определяющими их применение:

07
  • во-первых, напряжение управляющей цепи не зависит от напряжения силовой цепи и может от него отличаться, а управляющий ток может быть несоизмеримо меньше тока силовой цепи, что позволяет управлять силовыми цепями с большими нагрузками при помощи 10 А-выключателя.
  • во-вторых, при помощи контакторов процесс включения/выключения можно автоматизировать, тем более, что контакторы рассчитаны на очень частые циклы включения-выключения от 30 до 3600 в час.
08 На заметку:
Контакторы коммутируют только номинальные токи, они не предназначены для отключения токов короткого замыкания, т. е. не работают как автоматические выключатели.
09

Обозначения и схема включения

Внимательный читатель обратил внимание на схему, изображенную на фотографии контактора. Это и есть обозначение контактора:

10
На схеме: четырехконтактный замыкающий контактор
На схеме: четырехконтактный замыкающий контактор
11

В зависимости от действия и назначения контактора меняются и обозначения переключателей:

Подробно о контактах коммутационных устройств можно почитать в ГОСТ 2.755-87
12
Контакты коммутационных устройств: 1 — замыкающий контакт, 2 — размыкающий контакт, 3, 6 — переключающий контакт, 4 — замыкающий контакт без самовозврата, 5 — размыкающий контакт без самовозврата<br/>Типы контакторов: 7 — замыкающий контактор, 8 — размыкающий контактор, 9 — контактор с замыкающим, размыкающим и переключающим контактами
Контакты коммутационных устройств: 1 — замыкающий контакт, 2 — размыкающий контакт, 3, 6 — переключающий контакт, 4 — замыкающий контакт без самовозврата, 5 — размыкающий контакт без самовозврата
Типы контакторов: 7 — замыкающий контактор, 8 — размыкающий контактор, 9 — контактор с замыкающим, размыкающим и переключающим контактами
Кстати, обозначения NO и NC в схемах на устройствах обозначают состояние контактов в пассивном (нормальном) режиме переключающего устройства. Контакты могут быть соответственно нормально разомкнутыми (англ. Normal Open, NO) и нормально замкнутыми (англ. Normal Close, NC). Нормально открытый контакт в нормальном положении контактора разомкнут. Нормально закрытый контакт в нормальном положении контактора замкнут. Контакты контактора, пускателя или реле на принципиальных схемах показываются в нормальном положении.
13

Практическая задача и решение.

Допустим, у нас есть маленький дом и к этому дому подведена трехфазная линия электропередач. Нормальное функционирование всей нагрузки дома обеспечивает одна фаза. Все бы хорошо, но на разных фазах постоянно происходят какие-то сбои.

14 Задача:
Необходимо реализовать возможность переключения питания всего дома между фазами при помощи трехпозиционного переключателя с рабочим током 10 А
15

Решение:

16
17

Домашнее задание: Подумайте, как можно доработать эту схему таким образом, чтобы переключение между фазами происходило автоматически.

18

Кстати, существует готовое решение — Автоматический переключатель фаз.
