Arduino: EEPROM — работа с энергонезависимой памятью

Цифровые устройства Arduino Arduino Lang Умный дом Микроконтроллеры и мини ПК
01

Микроконтроллеры семейства Atmega, на базе которых построены платы Arduino, имеют на борту 3 типа памяти:

  • Flash-память для хранения скетчей;
  • ОЗУ (SRAMstatic random access memory) для хранения значений переменных и манипуляций с ними;
  • энергонезависимая память EEPROM.

Подробно о памяти можно почитать на официальном ресурсе — http://playground.arduino.cc/Learning/Memory.




EEPROM (англ. Electrically Erasable Programmable Read-Only Memory) — электрически стираемое перепрограммируемое ПЗУ (ЭСППЗУ), один из видов энергонезависимой памяти.
02

Объемы памяти для каждого из чипов различны:

03
ATmega168 ATmega328 ATmega1280 ATmega2560
Flash
(1 кБ flash-памяти
занят загрузчиком)
16 Кбайт 32 Кбайт 128 Кбайт 256 Кбайт
SRAM 1 Кбайт 2 Кбайт 8 Кбайт 8 Кбайт
EEPROM 512 байт 1024 байта 4 Кбайт 4 Кбайт
04 На заметку:
Память EEPROM, по заявлениям производителя, обладает гарантированным жизненным циклом 100 000 операций записи/стирания и 100 лет хранения данных при температуре 25°С. Эти данные не распространяются на операции чтения данных из EEPROM — чтение данных не лимитировано. Исходя из этого, нужно проектировать свои скетчи максимально щадящими по отношению к EEPROM.

Время затраченное на одну операцию записи в EEPROM составляет примерно 3,3 мс.
05

Доступ к EEPROM организован таким образом, что пользователь имеет возможность манипулировать каждым отдельным байтом памяти.

06

Взаимодействие с памятью EEPROM обеспечивает штатная библиотека Arduino IDE — EEPROM.h, которую нужно импортировать в начале каждого скетча:

07 Arduino (C++)
1
2
#include <EEPROM.h> // ...
08

Каждый байт EEPROM по умолчанию (ни разу не записанный) имеет значение 255.

09

Библиотека EEPROM.h предоставляет доступ к основным функциям по работе с EEPROM:

10
Функция Описание
read() EEPROM.read(address)
Считывает один байт из EEPROM по адресу address. Значение ячейки, по умолчанию, 255.
address — адрес считываемой ячейки (int), начинается с 0.
write() EEPROM.write(address, value)
Записывает один байт со значением value в EEPROM по адресу address.
address — адрес ячейки для записи (int), начинается с 0.
value — значение записываемого байта (byte), от 0 до 255.
update() EEPROM.update(address, value)
Аналог функции write(), за тем лишь исключением, что значение записывается только тогда, когда оно отличается от уже записанного. Поскольку EEPROM обладает жизненным циклом в 100 000 операций записи, использование данной функции предпочтительнее и позволяет продлить жизнь EEPROM.
get() EEPROM.get(address, data)
Считывает из EEPROM любой тип данных по адресу address.
address — адрес ячейки для записи (int), начинается с 0.
data — данные для чтения, могут быть любым базовым типом (например, float), либо пользовательской структурой struct.
put() EEPROM.put(address, data)
Записывает в EEPROM любой тип данных по адресу address. Поскольку функция реализована на функции update(), то и работает она схожим образом — записывает только отличающиеся данные.
address — адрес ячейки для записи (int), начинается с 0.
data — данные для записи, могут быть любым базовым типом (например, float), либо пользовательской структурой struct.
EEPROM[] EEPROM[address]
Позволяет обращаться с байтами EEPROM как с массивом байтов. Байты можно считывать и записывать.
address — адрес ячейки, к которой происходит обращение (int), начинается с 0.
11

Примеры

Для чтения всех байт EEPROM правильнее пользоваться универсальным решением, которое подходит для МК с разным объемом EEPROM — EEPROM.length(). Пример получения значения всех байт памяти EEPROM:

12 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
#include <EEPROM.h> // Импортируем бмблиотеку int address = 0; // Переменная для хранения адреса byte value; // Переменная для хранения значения void setup() { Serial.begin(9600); while (address < EEPROM.length()) { // Перебираем адреса, до тех пор, пока не перебирем все value = EEPROM.read(address); // Считываем значение байта Serial.println("Address: "+String(address)+", value: "+String(value)); // Выводим полученное значение в монитор address++; // Наращиваем адрес } } void loop() { }
13

Операции чтения и записи данных с типом byte (диапазон значений 0-255) очень просты:

14 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#include <EEPROM.h> // Импортируем бмблиотеку int address = 0; // Переменная для хранения адреса byte value; // Переменная для хранения значения void setup() { Serial.begin(9600); EEPROM.write(0,195); // Записать значение 195 в ячейку с адресом 0 value=EEPROM.read(0); // Считать значение ячейки с адресом 0 Serial.println(value, DEC); // Вывести полученное значение // 195 } void loop() {}
15

Поскольку память EEPROM имеет ограниченный жизненный цикл, вместо функции записи write() предпочтительнее использовать функцию обновления значения update() — она осуществляет запись, только в случае отличия нового значения от существующего:

16 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#include <EEPROM.h> // Импортируем бмблиотеку int address = 0; // Переменная для хранения адреса byte value; // Переменная для хранения значения void setup() { Serial.begin(9600);
EEPROM.update(0,195); // Записать значение 195 в ячейку с адресом 0
value=EEPROM.read(0); // Считать значение ячейки с адресом 0 Serial.println(value, DEC); // Вывести полученное значение // 195 } void loop() {}
17

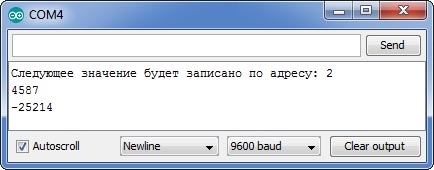

Для записи в EEPROM данных, размер которых превышает 1 байт, нужно использовать функцию put(). Для корректного расчета адресов, по которым будет производиться запись сложных значений, необходимо пользоваться функцией sizeof() для расчета объема занимаемой памяти. Для чтения данных, в качестве второго аргумента функции put(), необходимо передать переменную, в которую эти данные будут считаны из EEPROM. Пример, записи числа типа integer (int, занимает 2 байта):

18 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
#include <EEPROM.h> // Импортируем бмблиотеку int address = 0; // Переменная для хранения адреса int value1 = 4587; // Переменная для хранения значения 1 int value2 = -25214; // Переменная для хранения значения 2 void setup() { Serial.begin(9600); EEPROM.put(address, value1); // Записать значение value1 в ячейку с адресом 0 // Для вычисления следующего доступного адреса, необходимо получить объем памяти, // отведенной под предыдущее значение: address += sizeof(int); // Корректируем адрес на уже записанное значение - 2 байта занимает тип int Serial.println("Следующее значение будет записано по адресу: " + String(address)); EEPROM.put(address, value2); // Записать значение value2 в ячейку с адресом 2 // Обнуляем переменные для чистоты экперимента address = 0; int value1 = 0; int value2 = 0; // Получаем данные из EEPROM EEPROM.get(address, value1); address += sizeof(int); // Корректируем адрес на уже записанное значение EEPROM.get(address, value2); Serial.println( value1, DEC); // Вывести полученное значение 1 Serial.println( value2, DEC); // Вывести полученное значение 2 } void loop() {}
19
20

Пример записи/чтения значения типа float:

21 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
#include <EEPROM.h> // Импортируем бмблиотеку int address = 0; // Переменная для хранения адреса float value = -14.048f; // Переменная для хранения значения типа float void setup() { Serial.begin(9600); EEPROM.put(address, value); // Записать значение value1 в ячейку с адресом 0 // Для вычисления следующего доступного адреса, необходимо получить объем памяти, // отведенной под предыдущее значение: address += sizeof(float); // Корректируем адрес на уже записанное значение - 2 байта занимает тип int Serial.println("Следующее значение будет записано по адресу: " + String(address)); address = 0; value = 0; // Получаем данные из EEPROM EEPROM.get(address, value); Serial.println(value); // Вывести полученное значение float } void loop() {}
22 Важно:
При хранении в памяти EEPROM типов данных отличных от byte, нельзя забывать о ситуации «первого чтения» из EEPROM — когда происходит чтение данных, которые не были записаны ранее. Выходом из ситуации может служить использование CRC (контрольной хеш-суммы). Об этом ниже в статье, в разделе о контроле целостности данных.
23

При чтении данных типа пользовательской структуры, если данные не были записаны ранее, будут получены неприемлемые данные:

24 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
#include <EEPROM.h> // Импортируем бмблиотеку int address = 0; // Переменная для хранения адреса struct myStruct { // Создаем пользовательскую структуру float sum; byte age; char fullname[15]; }; void setup() { Serial.begin(9600); myStruct person = {}; // Создаем объект пользовательской структуры для записи в EEPROM EEPROM.get(address, person); // Считываем данные из EEPROM в созданную переменную Serial.println("Чтение пользовательской структуры из EEPROM: "); Serial.println(person.sum); Serial.println(person.age); Serial.println(person.fullname); } void loop() {}
25

Результат:

1
2
3
4
Чтение пользовательской структуры из EEPROM: nan 255 ⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮

26

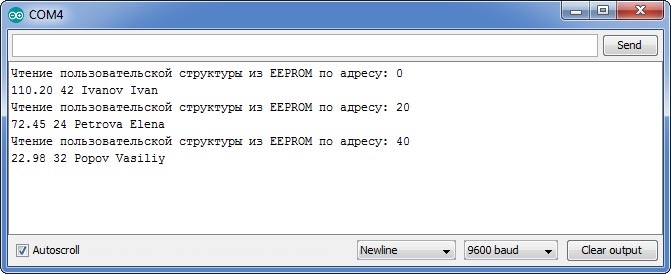

Пример записи и чтения пользовательских структур:

27 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
#include <EEPROM.h> // Импортируем бмблиотеку int address = 0; // Переменная для хранения адреса struct myStruct { // Создаем пользовательскую структуру float sum; // 4 байта byte age; // 1 байт char fullname[15]; // 15 байт - итого 20 байт занимает объект в памяти }; void setup() { Serial.begin(9600); myStruct persons[] = { // Создаем массив объектов пользовательской структуры { 110.20, 42, "Ivanov Ivan" }, { 72.45, 24, "Petrova Elena" }, { 22.98, 32, "Popov Vasiliy" } }; // Записываем все данные в EEPROM for (int i = 0; i < 3; i++) { EEPROM.put(address, persons[i]); // Считываем данные из EEPROM в созданную переменную address += sizeof(myStruct); // Корректируем адрес следующей записи на объем записываемых данных } // Теперь данные можно считать address = 0; myStruct person; // В переменную person будем считывать данные из EEPROM for (int i = 0; i < 3; i++) { EEPROM.get(address, person); // Считываем данные из EEPROM в созданную переменную Serial.println("Чтение пользовательской структуры из EEPROM по адресу: " + String(address)); Serial.println( String(person.sum) + " " + String(person.age) + " " + String(person.fullname)); address += sizeof(myStruct); // Корректируем адрес следующей записи на объем записываемых данных } } void loop() {}
28
29

Контроль целостности данных

Возможность использования объекта EEPROM[] как массива данных, бывает востребована для задач связанных с контролем целостности данных. Контроль целостности данных заключается в расчете контрольной суммы CRC — отпечатка состояния EEPROM, и в дальнейшем сравнении эталонного отпечатка с отпечатком, полученным из актуального состояния EEPROM. В случае несовпадения отпечатков можно однозначно делать вывод о нарушении целостности памяти и запускать заранее подготовленную реакцию на эту ситуацию.

CRC (англ. Cyclic redundancy check, циклический избыточный код) — алгоритм нахождения контрольной суммы, предназначенный для проверки целостности данных
30

Для ускорения вычисления CRC используется таблица с заранее просчитанными «магическими» числами:

31 Arduino (C++)
1
2
3
4
5
6
const unsigned long crc_table[16] = { 0x00000000, 0x1db71064, 0x3b6e20c8, 0x26d930ac, 0x76dc4190, 0x6b6b51f4, 0x4db26158, 0x5005713c, 0xedb88320, 0xf00f9344, 0xd6d6a3e8, 0xcb61b38c, 0x9b64c2b0, 0x86d3d2d4, 0xa00ae278, 0xbdbdf21c };
32

Можно привести 2 основных примера применения. Во-первых, удобно заранее посчитать CRC нетронутой памяти, для того, чтобы при идентификации первого запуска устройства, EEPROM заполнялась значениями по умолчанию. При последующих включения, процедура предварительного заполнения будет пропущена.

33

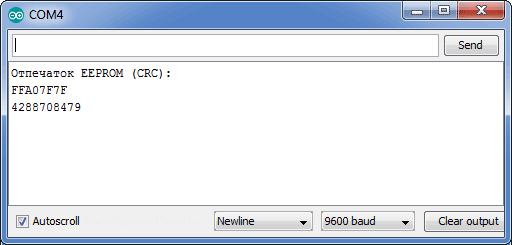

Получение CRC EEPROM в «нетронутом», первоначальном состоянии выглядит так:

34 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
#include <EEPROM.h> // Импортируем бмблиотеку const unsigned long crc_table[16] = { // Таблица заранее просчитанных констант для ускорения расчета CRC 0x00000000, 0x1db71064, 0x3b6e20c8, 0x26d930ac, 0x76dc4190, 0x6b6b51f4, 0x4db26158, 0x5005713c, 0xedb88320, 0xf00f9344, 0xd6d6a3e8, 0xcb61b38c, 0x9b64c2b0, 0x86d3d2d4, 0xa00ae278, 0xbdbdf21c }; void setup() { Serial.begin(9600); for (int i=0; i<EEPROM.length(); i++) { // Обнуляем EEPROM - приводим в первоначальное состояние EEPROM.update(i,255); } Serial.println("Отпечаток EEPROM (CRC):"); Serial.println(eeprom_crc(), HEX); // В HEX-формате Serial.println(eeprom_crc(), DEC); // В чиловом формате } unsigned long eeprom_crc(void) { // Функция вычисления CRC EEPROM unsigned long crc = ~0L; for (int index = 0 ; index < EEPROM.length() ; ++index) { crc = crc_table[(crc ^ EEPROM[index]) & 0x0f] ^ (crc >> 4); crc = crc_table[(crc ^ (EEPROM[index] >> 4)) & 0x0f] ^ (crc >> 4); crc = ~crc; } return crc; } void loop() {}
35
36

Теперь, зная CRC нетронутой EEPROM, нетрудно инициализировать её первоначальными значениями:

37 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
#include <EEPROM.h> // Импортируем бмблиотеку const unsigned long crc_table[16] = { // Таблица заранее просчитанных констант для ускорения расчета CRC 0x00000000, 0x1db71064, 0x3b6e20c8, 0x26d930ac, 0x76dc4190, 0x6b6b51f4, 0x4db26158, 0x5005713c, 0xedb88320, 0xf00f9344, 0xd6d6a3e8, 0xcb61b38c, 0x9b64c2b0, 0x86d3d2d4, 0xa00ae278, 0xbdbdf21c }; const unsigned long freeEEPROM = 4288708479; // Значение CRC неинициализированной памяти void setup() { Serial.begin(9600); long actualEEPROM = eeprom_crc(); // Получаем актуальное состояние EEPROM при каждом запуске while (actualEEPROM == freeEEPROM) { // Пока отпечатки совпадают, память пуста и её нужно инициализировать Serial.println("EEPROM не инициализирована"); initializeEEPROM(); actualEEPROM = eeprom_crc(); // Перерасчитываем CRC } // Программа не продолжит выполнение, пока EEPROM не будет инициализирована Serial.println("EEPROM инициализирована успешно"); } void initializeEEPROM() { // Процедура заполнения EEPROM начальными значениями Serial.println("Инициализируем EEPROM"); EEPROM.update(0, 0); } unsigned long eeprom_crc(void) { // Функция вычисления CRC EEPROM unsigned long crc = ~0L; for (int index = 0 ; index < EEPROM.length() ; ++index) { crc = crc_table[(crc ^ EEPROM[index]) & 0x0f] ^ (crc >> 4); crc = crc_table[(crc ^ (EEPROM[index] >> 4)) & 0x0f] ^ (crc >> 4); crc = ~crc; } return crc; } void loop() {}
38

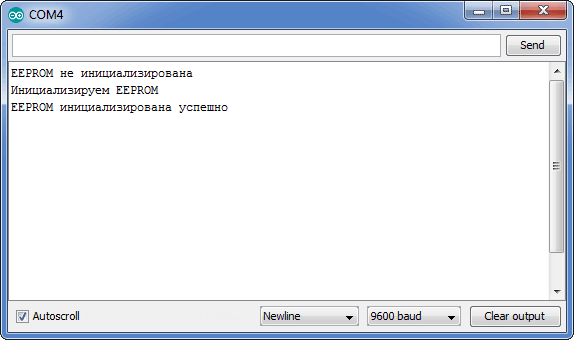

Только при первом запуске будет выведено сообщение об инициализации EEPROM.

39
40

Все последующие будут информировать о том, что EEPROM уже инициализирован.

41

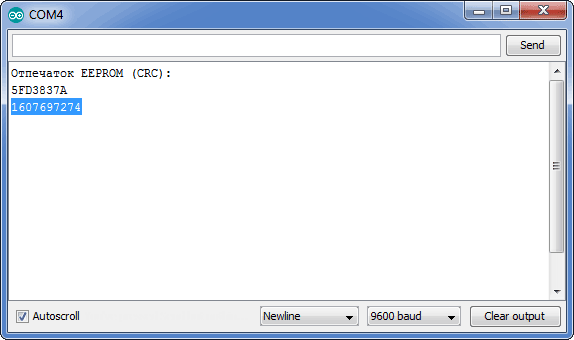

Во-вторых, при хранении в EEPROM статических неизменяемых параметров, зная отпечаток EEPROM, при сравнении с эталоном легко идентифицировать нарушение целостности хранимых в EEPROM данных. Получим CRC необходимых данных:

42 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
#include <EEPROM.h> // Импортируем бмблиотеку const unsigned long crc_table[16] = { // Таблица заранее просчитанных констант для ускорения расчета CRC 0x00000000, 0x1db71064, 0x3b6e20c8, 0x26d930ac, 0x76dc4190, 0x6b6b51f4, 0x4db26158, 0x5005713c, 0xedb88320, 0xf00f9344, 0xd6d6a3e8, 0xcb61b38c, 0x9b64c2b0, 0x86d3d2d4, 0xa00ae278, 0xbdbdf21c }; void setup() { Serial.begin(9600); for (int i=0; i<EEPROM.length(); i++) { // Обнуляем EEPROM - приводим в первоначальное состояние EEPROM.update(i,255); } EEPROM.update(0,100); // Устанавливаем первоначальные параметры, для расчета эталонной CRC EEPROM.update(1,50); // 2 параметр EEPROM.update(2,25); // 3 параметр EEPROM.update(3,0); // 4 параметр Serial.println("Отпечаток EEPROM (CRC):"); Serial.println(eeprom_crc(), HEX); // В HEX-формате Serial.println(eeprom_crc(), DEC); // В чиловом формате } unsigned long eeprom_crc(void) { // Функция вычисления CRC EEPROM unsigned long crc = ~0L; for (int index = 0 ; index < EEPROM.length() ; ++index) { crc = crc_table[(crc ^ EEPROM[index]) & 0x0f] ^ (crc >> 4); crc = crc_table[(crc ^ (EEPROM[index] >> 4)) & 0x0f] ^ (crc >> 4); crc = ~crc; } return crc; } void loop() {}
43
44

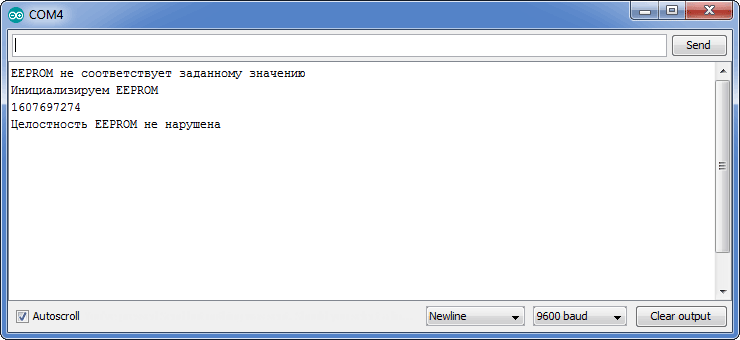

Теперь остается сравнить актуальное состояние EEPROM с заданным и запустить сценарий — либо инициализация, либо авария:

45 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
#include <EEPROM.h> // Импортируем бмблиотеку const unsigned long crc_table[16] = { // Таблица заранее просчитанных констант для ускорения расчета CRC 0x00000000, 0x1db71064, 0x3b6e20c8, 0x26d930ac, 0x76dc4190, 0x6b6b51f4, 0x4db26158, 0x5005713c, 0xedb88320, 0xf00f9344, 0xd6d6a3e8, 0xcb61b38c, 0x9b64c2b0, 0x86d3d2d4, 0xa00ae278, 0xbdbdf21c }; const unsigned long needEEPROM = 1607697274; // Значение CRC инициализированной памяти void setup() { Serial.begin(9600); long actualEEPROM = eeprom_crc(); // Получаем актуальное состояние EEPROM при каждом запуске while (actualEEPROM != needEEPROM) { // Если отпечатки не совпадают, нарушена целостность EEPROM Serial.println("EEPROM не соответствует заданному значению"); // Здесь принимается решение, либо об инициализации... initializeEEPROM(); // либо аварийное предупреждение // ТРЕВОГА! actualEEPROM = eeprom_crc(); // Перерасчитываем CRC Serial.println(actualEEPROM, DEC); // В числовом формате } // Программа не продолжит выполнение, пока EEPROM не будет инициализирована Serial.println("Целостность EEPROM не нарушена"); } void initializeEEPROM() { // Процедура заполнения EEPROM начальными значениями Serial.println("Инициализируем EEPROM"); for (int i = 0; i < EEPROM.length(); i++) { // Обнуляем EEPROM - приводим в первоначальное состояние EEPROM.update(i, 255); } EEPROM.update(0, 100); // Устанавливаем первоначальные параметры, для расчета эталонной CRC EEPROM.update(1, 50); // 2 параметр EEPROM.update(2, 25); // 3 параметр EEPROM.update(3, 0); // 4 параметр } unsigned long eeprom_crc(void) { // Функция вычисления CRC EEPROM unsigned long crc = ~0L; for (int index = 0 ; index < EEPROM.length() ; ++index) { crc = crc_table[(crc ^ EEPROM[index]) & 0x0f] ^ (crc >> 4); crc = crc_table[(crc ^ (EEPROM[index] >> 4)) & 0x0f] ^ (crc >> 4); crc = ~crc; } return crc; } void loop() {}
46
47

Плюшки

При разработке устройств, для чтения и записи значений удобно использовать макросы (директива #define), в том числе и с параметрами. При таком подходе, при смене адреса ячейки памяти, будет удобно изменить её в скетче только в одном месте. Также удобно записать макросы для всех параметров, которые сохраняются в EEPROM, в одном месте.

48

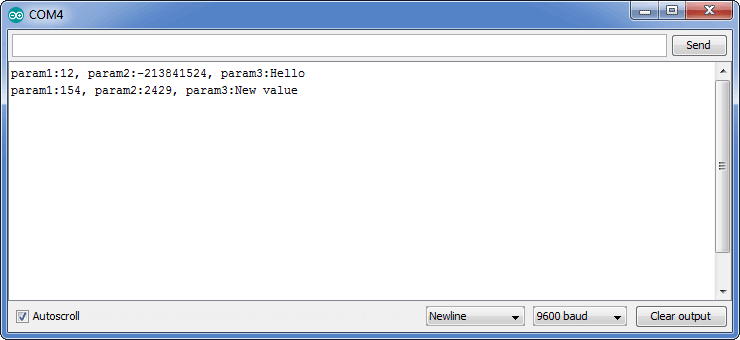

В скетче демонстрируется создание именованных макросов, для осуществления чтения/записи значений из/в EEPROM наглядным способом, без указания адресов при каждом обращении. При чем показаны макросы как для простых однобайтовых значений типа byte, так и сложных типов, занимающих в EEPROM более 1 байта:

49 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
#include <EEPROM.h> // Импортируем бмблиотеку
// Макросы чтения параметром из EEPROM
#define LOAD_VALUE_PARAMNAME_1 EEPROM.read(0) // Чтение значения типа byte (0-255)
#define LOAD_VALUE_PARAMNAME_2(value) EEPROM.get(1, value) // Чтение значения типа long
#define LOAD_VALUE_PARAMNAME_3(value) EEPROM.get(5, value) // Чтение значения типа String
// Макросы записи параметров в EEPROM
#define SAVE_VALUE_PARAMNAME_1(value) EEPROM.update(0, value) // Запись значения тип byte (0-255)
#define SAVE_VALUE_PARAMNAME_2(value) EEPROM.put(1, value) // Запись значения типа long
#define SAVE_VALUE_PARAMNAME_3(value) EEPROM.put(5, value) // Запись значения типа char[2]
byte paramname1 = 12; long paramname2 = -213841524; String paramname3 = "Hello"; void setup() { Serial.begin(9600); // Теперь для манипуляций с EEPROM не нужно знать адреса хранения // Намного проще пользоваться заранее определенными именами переменных saveParams(); // После изменения параметры можно сохранить loadParams(); // Загружаем данные из EEPROM showParams(); // Показываем параметры в мониторе порта paramname1 = 154; // Изменяем параметры paramname2 = 4858 / 2; paramname3 = "New value"; saveParams(); // После изменения параметры можно сохранить loadParams(); // Загружаем данные из EEPROM showParams(); // Показываем новые параметры в мониторе порта } void loadParams() { paramname1=LOAD_VALUE_PARAMNAME_1; LOAD_VALUE_PARAMNAME_2(paramname2); LOAD_VALUE_PARAMNAME_3(paramname3); } void saveParams() { SAVE_VALUE_PARAMNAME_1(paramname1); SAVE_VALUE_PARAMNAME_2(paramname2); SAVE_VALUE_PARAMNAME_3(paramname3); } void showParams() { Serial.println("param1:" + String(paramname1) + ", param2:" + String(paramname2) + ", param3:" + String(paramname3)); } void loop() {}
50
51 На заметку:
Необходимо помнить, что тип данных String не имеет фиксированного объема и меняется в зависимости от присвоенного значения. Таким образом, чтобы не происходило затирания данных, следующих в адресном пространстве следом за переменной типа String, нужно в ручном режиме контролировать её размер.
