Тюнинг Arduino или ускоряем работу платы

Цифровые устройства Arduino Arduino Lang
02

Если вы попали на эту страницу, значит вас перестало устраивать быстродействие вашей платы Arduino, вы понимаете, что что-то не так, но не можете понять что. Именно для вас эта статья.

03

Может я сделаю открытие, но стандартные для Arduino-версии языка C++ самые распространенные функции pinMode, digitalWrite, digitalRead, analogWrite, analogRead, Serial.print, Serial.println (и другие) — это всего лишь удобные обертки для тех, кто не желает лезть в дебри программирования. Эти функции-обертки содержат определенные механизмы проверок корректности исполнения, которые увеличивают время получения результата в разы!

04 На заметку:
Исходные коды функций можно найти в папке {Program Files}\Arduino\hardware\arduino\avr\cores\arduino в соответствующих файлах:
  • pinMode, digitalWrite, digitalRead — файл wiring_digital.c
  • analogWrite, analogRead — файл wiring_analog.c
  • shiftOut — файл wiring_shift.c
и т.д.
05 На заметку:
Частота платы Arduino Uno 16 МГц. Это означает, что плата за 1 секунду совершает 16 000 000 тактов. На один такт уходит — 0,0625 мкс (микросекунд, в 1 секунде 1 000 000 микросекунд) — 62,5 наносекунд!
06

Проведем небольшой замер производительности, напишем скетч, который измерит среднее время исполнения каждой из указанных функций. Этот скетч выполняется на плате Arduino Uno, к которой не подключено ни одного устройства, только питание:

07 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
int pinIn = 13; // Пин проверки int pinOut = 12; // Пин проверки int clockPin = 11; //Пин shiftOut unsigned long _time; String strToOut = ""; int count=10000; void setup() { Serial.begin(9600); // будем выводить информацию о тестировании pinMode(pinOut, OUTPUT); pinMode(pinIn, INPUT); pinMode(clockPin, INPUT); } void loop() { testDWrite(pinOut); testDRead(pinIn); testARead(pinIn); testAWrite(pinOut); testShiftOut(pinOut); delay(1000); } //========================================================= void testDWrite(int pin) { _time = micros(); for (int i = 0; i < count; i++) { digitalWrite(pin, HIGH); digitalWrite(pin, LOW); } showResult ("digitalWrite()", _time, count*2 ); } //========================================================= void testDRead(int pin) { _time = micros(); int k = 0; for (int i = 0; i < count; i++) { k = digitalRead(pin); } showResult ("digitalRead()", _time, count ); } //========================================================= void testARead(int pin) { _time = micros(); int k = 0; for (int i = 0; i < count; i++) { k = analogRead(pin); } showResult ("analogRead()", _time, count ); } //========================================================= void testAWrite(int pin) { _time = micros(); for (int i = 0; i < count; i++) { analogWrite(pin, 100); } showResult ("analogWrite()", _time, count ); } //========================================================= void testShiftOut(int pin) { _time = micros(); for (int i = 0; i < count; i++) { shiftOut(pin,clockPin, LSBFIRST, B11110000); } showResult ("shiftOut()", _time, count ); } //========================================================= void showResult (String func, long timeStart, int iter) { unsigned long timeTotal = micros() - _time; unsigned long time1 = timeTotal / iter; strToOut = func + ". Total time: " + String(timeTotal) + " microsec, AVG time: " + String(time1) + " microseconds. (iterations " + String(iter) + ")"; Serial.println(strToOut); }
08

Результаты тестирования выглядят следующим образом:

09
1
2
3
4
5
digitalWrite() Total time: 109456 microsec, AVG time: 5.47 microseconds. (iterations 20000) digitalRead() Total time: 46284 microsec, AVG time: 4.63 microseconds. (iterations 10000) analogRead() Total time: 1120048 microsec, AVG time: 112.00 microseconds. (iterations 10000) analogWrite() Total time: 133840 microsec, AVG time: 13.38 microseconds. (iterations 10000) shiftOut() Total time: 1692008 microsec, AVG time: 169.20 microseconds. (iterations 10000)
10

На фоне длительности такта 0,0625 мкс, длительность самой быстрой функции digitalRead() — 4,63 мкс не кажется такой уж впечатляющей.

11

Манипуляции с портами Arduino — низкоуровневый доступ

Начнем с теории...

12 На заметку:
В этом разделе будет приведена вольная трактовка статьи о манипуляциях с портами платы Arduino — Port Maniulation
13

На самом деле у языка Arduino есть функции по низкоуровневому взаимодействию с пинами микроконтроллера Atmega 328P (в т.ч. Arduino Uno) в обход стандартных функций, но перед тем как к ним перейти нужно рассказать о том как они работают. Чип Atmega имеет 3 порта: B, C, D — каждый отвечает за свою группу пинов:

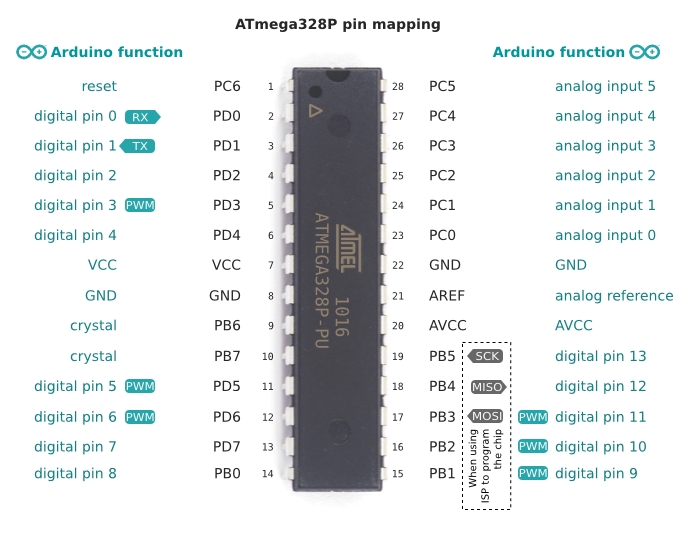

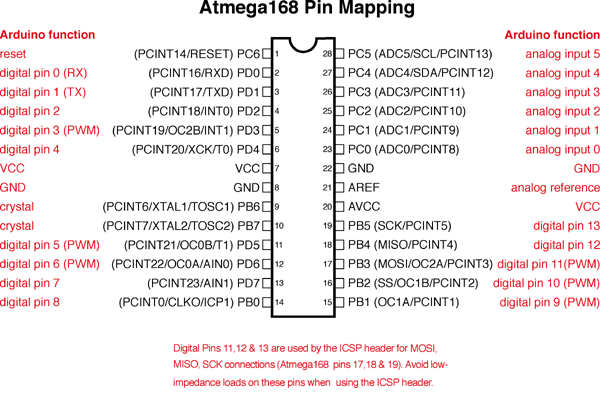

Распиновка контроллера Atmega168 (совпадает с Atmega328 — Arduino Uno)
14
B цифровые выходы 8...13 (два старших бита 6 и 7 — не используются)
C аналоговые выходы A0...A5
D цифровые выходы 0...7 (нужно помнить, что пины 0 (RX) и 1 (TX) используются для программирования микроконтроллера)
15

Каждый порт управляется 3 регистрами:

16
DDR регистр управляет режимами пина INPUT/OUTPUT — аналог функции pinMode()
PORT регистр управляет значениями пина — считывает/записывает — HIGH/LOW — аналог функции digitalWrite()
PIN считывает значения с пинов, режим которых установлен как INPUT — аналог функции digitalRead()
17 На заметку:
Для лучшего понимания того, что будет происходить дальше, лучше ознакомиться со статьей об операциях над битами.
18

Для того, чтобы использовать какой-либо регистр необходимо к регистру (DDR, PORT, PIN) добавить букву порта (B, C, D), и полученной переменной присвоить битовое значение (байт), в котором каждый бит будет отвечать за отдельный пин-выход:

1
2
DDRD = B11111110; // Регистр DDR, порт D PORTB &= B00000011; // Регистр PORT, порт B

19
Предостережение! Перед тем как начать играться с регистрами необходимо предостеречь по некоторым моментам:
  • код становится нечитаемым и сложным в отладке, не говоря уже об изучении вашего кода сторонними программистами
  • код становится непереносимым, так как распиновка и расположение регистров и портов может сильно различаться между разными микроконтроллерами — код придется переписывать при смене платформы
  • очень опасно (в данном случае) использовать порт D, ведь если случайно назначить 0 пину режим OUTPUT, то вероятно вы уже не сможете заливать скетчи в вашу плату.
20
Преимущества подхода! Имеет смысл рассмотреть вариант использования этого метода в ряде случаев:
  • конечно, первая причина указана в заголовке статьи — это скорость;
  • если нужно переключать одновременно пины, принадлежащие одному порту — использование функций digitalWrite() неминуемо вызовет задержку между переключениями пинов, а операции над портом позволят это реализовать;
  • если нужно сократить объем программного кода.
21

Покажем на примере, как обращаться с регистрами и портами.

22 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
void setup() { // назначем пины 1 (serial transmit) и 2..7 как Output, // но оставляем пин 0 (serial receive) как Input // (в противном случае serial port перестанет работать!) ... // Регистр DDR - дописываем букву порта - DDRD, DDRB DDRD = B11111110; // цифровые пины 7,6,5,4,3,2,1,0 // назначаем 8..13 как Output... DDRB = B00111111; // цифровые пины -,-,13,12,11,10,9,8 // выключаем пины 2..7 (аналог DigitalWrite(pin, LOW)) PORTD &= B00000011; // выключаем 2..7, а пины 0 и 1 не трогаем (логическое И) // Включаем/отключаем напряжение на пинах 8..13... PORTB = B00111000; // включаем 13,12,11; выключаем 10,9,8 }
23

Если очень хочется...

Для того чтобы все таки максимально обезопасить себя от неприятностей при использовании этого метода, можно использовать:

  • для включения (HIGH) бита регистра порта — операцию побитового ИЛИPORTB |= B00100000; (при побитовом ИЛИ ноль не меняет значения бита, а 1 — присваивает биту значение единицы),
  • для выключения (LOW) бита регистра порта — операцию побитового ИPORTB &= ~B00100000; (при побитовом И единица не меняет значения бита, а 0 — присваивает биту нулевое значение).

24

В данном случае операция контроллируется битовой маской (B00100000) соответствующей выбранному пину. Во втором случае: PORTB &= ~B00100000; для использования единой битовой маски используется побитовое НЕ, код эквивалентен: PORTB &= B11011111;

25 На заметку:
Маску в большинстве случаев удобнее задавать битовым сдвигом вида byte mask = (1 << номер_бита). Таким образом приведенные выше примеры приобретут вид:
PORTB |= (1 << 5);
PORTB &= ~ (1 << 5);
26 На заметку:
Для присвоения значения сразу нескольким битам с использованием операции битового сдвига можно воспользоваться логическим OR (|):
PORTB |= (1 << 5) | (1 << 2) | (1 << 0); // Присвоить значения 5, 2 и 0 битам
PORTB &= ~ ((1 << 5) | (1 << 2) | (1 << 0)); // Присвоить значения 5, 2 и 0 битам
27

Таким образом появляется возможность влиять «точечно» только на один конкретный бит, не затрагивая прочие биты регистра.

28
29

Также есть возможность обращаться к каждому из битов регистра по его буквенному наименованию. Для этого используется функция-макрос _BV, а её использование выглядит следующим образом:

1
2
PORT{letter} |= _BV(P{letter}{number}); // HIGH PORT{letter} &= ~ _BV(P{letter}{number}); // LOW

30 На заметку:
Макрос _BV следующего содержания:
1
#define _BV(bit) (1 << (bit))
конвертирует номер бита в байтовую маску. Информация на сайте Atmel — http://www.atmel.com/webdoc/...
31

Для нашего примера, воздействие на пин 13 со светодиодом, имя которого PB5 будет выглядеть следующим образом:

32 Arduino (C++)
1
2
PORTB |= _BV(PB5); // HIGH PORTB &= ~ _BV(PB5); // LOW
33

Как упростить?

Есть простой способ для того, чтобы устранить возможную путаницу — конструкция #define. Особенность конструкции заключается в том, что именованная строка заданная директивой #define будет подставляться компилятором вместо всех упоминаний имени этой строки в коде:

34 На заметку:
Почитать о директиве #define можно почитать на официальном сайте Arduino — #Define и на сайте Майкрософт, в документации к языку С++ — Директива #define (C/C++).
35 Arduino (C++)
1
2
3
4
5
6
7
8
9
// Синтаксис: // #define name string #define LED 15 void setup() { Serial.begin(9600); Serial.println(LED); // Компилятор видит как Serial.println(15); }
36

Но главная особенность этой директивы заключается в том, что параметром string этой директивы можно устанавливать выражения, которые будут исполняться при каждом упоминании имени этого выражения:

37 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
long i=0; #define LED i+=2 void setup() { Serial.begin(9600); Serial.println(LED); // Результат 2: LED это i+2 Serial.println(LED); // Результат 4: LED это i+2 Serial.println(LED); // Результат 6: LED это i+2 } void loop() { }
38

Ускоряем digitalWrite()

Перед тем как ускорять функцию, стоит проанализировать, что происходит в штатной функции digitalWrite(), и почему на её исполнение расходуется столько времени:

39 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
void digitalWrite(uint8_t pin, uint8_t val) { uint8_t timer = digitalPinToTimer(pin); // Вычисляется таймер пина - это необходимо для некоторых пинов, поддерживающих ШИМ uint8_t bit = digitalPinToBitMask(pin); // Вычисляется битовая маска для соответствующего пина uint8_t port = digitalPinToPort(pin); // Вычисляется порт, которому принадлежит пин volatile uint8_t *out; if (port == NOT_A_PIN) return; // Если задан некорректный пин - выходим // If the pin that support PWM output, we need to turn it off // before doing a digital write. if (timer != NOT_ON_TIMER) turnOffPWM(timer); // Если пин поддерживает ШИМ, то перед установкой значения нужно отключить таймер, генерирующий ШИМ out = portOutputRegister(port); // Конвертируем полученный порт в адрес uint8_t oldSREG = SREG; // SREG - регистр хранящий флаг прерываний, запоминаем его cli(); // Запрещаем прерывания if (val == LOW) { // Устанавливаем значения *out &= ~bit; } else { *out |= bit; } SREG = oldSREG; // Возвращаем регистру прерываний состояние до запрета прерываний }
wiring_digital.c
40

Как видите в коде происходит масса проверок и преобразований. Все это сделано для удобства конечного пользователя — но все это занимает ресурсы процессора и в итоге выливается в серьезное снижение производительности.

41

Вернемся к ускорению функции digitalWrite(). Теперь, по аналогии с приведенным выше кодом, мы вполне себе можем состряпать собственную библиотеку по ускорению работы платы Arduino. И приведем, конечно же, пример по миганию светодиода на пине D13:

42 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
byte pin13mask = (1 << 5); #define D13_SET_OUTPUT DDRB |= pin13mask // Устанавливаем пин D13 в режим INPUT #define D13_SET_INPUT DDRB &= ~pin13mask // Устанавливаем пин D13 в режим OUTPUT #define D13_WRITE_HIGH PORTB |= pin13mask // Устанавливаем бит отвечающий за пин D13 в HIGH, остальные пины не трогаем #define D13_WRITE_LOW PORTB &= ~pin13mask // Устанавливаем бит отвечающий за пин D13 в LOW, остальные пины не трогаем void setup() { Serial.begin(9600); D13_SET_OUTPUT; // Пин 13 в режим OUTPUT } void loop() { D13_WRITE_HIGH; // Зажигаем светодиод delay(300); D13_WRITE_LOW; // Выключаем светодиод delay(300); }
43

Теперь уже будет тяжело что-либо напутать.

44

Можно также использовать функцию bitWrite():

1
bitWrite(PORTB, 5, HIGH)
но поскольку это такая же обертка, как и digitalWrite(), результаты будут немного хуже.

45

Результат тестирования:

1
2
3
D13_WRITE...(). Total time: 9472 microsec, AVG time: 0,47 microseconds. (iterations 20000) 473.6 nanoseconds 9472 мкс вместо 109456 мкс (одна операция - 0,47 мкс вместо 5,47 мкс) - ускорение в 11.5 раз, на 91.35%

46

Ускоряем digitalRead()

C более быстрым эквивалентом функции digitalWrite() разобрались, теперь приступим к digitalRead(). Как было показано на примере выше значения состояний содержатся в байтах каждого регистра-порта. Остается только считать значение конкретного бита в этом байте. Сделать это можно при помощи функции bitRead():

47 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
byte pin13mask = B00100000; #define D13_SET_OUTPUT DDRB |= pin13mask // Устанавливаем пин D13 в режим INPUT #define D13_SET_INPUT DDRB &= ~pin13mask // Устанавливаем пин D13 в режим OUTPUT #define D13_WRITE_HIGH PORTB |= pin13mask // Устанавливаем бит отвечающий за пин D13 в HIGH, остальные пины не трогаем #define D13_WRITE_LOW PORTB &= ~pin13mask // Устанавливаем бит отвечающий за пин D13 в LOW, остальные пины не трогаем
#define D13_READ bitRead(PORTB, 5) // Команда чтения 5-го бита - соответствует пину D13
void setup() { Serial.begin(9600); D13_SET_OUTPUT; // Пин 13 в режим OUTPUT } void loop() { D13_WRITE_HIGH; // Зажигаем светодиод Serial.println(D13_READ); // 1 delay(300); D13_WRITE_LOW; // Выключаем светодиод Serial.println(D13_READ); // 0 delay(300); }
48 На заметку:
Функции bitRead() и bitWrite() — именно тот случай, когда их низкоуровневая реализация не приведет к существенному увеличению производительности, так что в большинстве случаев проще использовать их именно в таком виде.
49

Ускоряем shiftOut()

Вопреки порядку, установленному в начале статьи — для улучшенного понимания и по возрастанию сложности — перескочим на функцию shiftOut():

50 На заметку:
Для некоторых функций (например shiftOut()) ускоренную версию можно написать, ознакомившись с её исходным кодом в папке C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino (для функции shiftOut() — файл wiring_shift.c)
51

Исходный код функции shiftOut() в файле wiring_shift.c:

52 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
void shiftOut(uint8_t dataPin, uint8_t clockPin, uint8_t bitOrder, uint8_t val) { uint8_t i; for (i = 0; i < 8; i++) { if (bitOrder == LSBFIRST)
digitalWrite(dataPin, !!(val & (1 << i)));
else
digitalWrite(dataPin, !!(val & (1 << (7 - i))));
digitalWrite(clockPin, HIGH);
digitalWrite(clockPin, LOW);
} }
wiring_shift.c
53

Теперь обратите внимание на строки 7, 9, 11, 12 — здесь мы видим, что функция digitalWrite() вызывается 24 раза (3 вызова в каждой из 8 итераций цикла for) — думаю, теперь понятно, откуда такая медлительность — 169 микросекунд.

54

Остается заменить каждое вхождение функции digitalWrite() на уже написанные директивы D13_WRITE_HIGH и D13_WRITE_LOW и готово. Для агрессивных ускорителей можно ещё посоветовать убрать из кода блок if () {...}.

55

Отдельно о процедуре loop()

В данной статье обязательно стоит упомянуть в контексте раскрываемой темы о специфике процедуры loop(). Дело в том, что исполнение функции loop() также не обходится без «пожирания» ресурсов. Сравним два очень похожих фрагмента кода:

56 Arduino (C++)
1
2
3
4
5
6
void setup() { } void loop() { digitalWrite(13, HIGH); digitalWrite(13, LOW); }
57 Arduino (C++)
1
2
3
4
5
6
7
8
void setup() { } void loop() { while(1) { digitalWrite(13, HIGH); digitalWrite(13, LOW); } }
58

По функционалу эти 2 фрагмента эквивалентны — в обоих крутится один и тот же бесконечный цикл. Сравним время затрачиваемое на выполнение этих фрагментов. для чистоты эксперимента заменим digitalWrite() на ускоренный аналог. Первый скетч — цикл loop():

59 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
byte pin13mask = (1 << 5); #define D13_WRITE_HIGH PORTB |= pin13mask // Устанавливаем бит отвечающий за пин D13 в HIGH, остальные пины не трогаем #define D13_WRITE_LOW PORTB &= ~pin13mask // Устанавливаем бит отвечающий за пин D13 в LOW, остальные пины не трогаем int pinOut = 12; // Пин проверки unsigned long _time; // Переменные для отслеживания времени исполнения unsigned long _timeOld; unsigned long _global; long ii = 0; long count = 100000; void setup() { pinMode(pinOut, OUTPUT); Serial.begin(9600); } void loop() { D13_WRITE_HIGH; D13_WRITE_LOW; _time = micros(); //Запоминаем время прошедщее с момента выполнения побочных операций _global += _time - _timeOld; ii++; if (ii == count) { showResult("WithLoop", _global, count); ii = 0; _global = 0; } _timeOld = micros(); //Начинаем следить за временем } void showResult (String func, long timeTotal, long iter) { unsigned long time1 = timeTotal / iter; String strToOut = func + ". Total time: " + String(timeTotal) + " microsec, AVG time: " + String(time1) + " microseconds. (iterations " + String(iter) + ")"; Serial.println(strToOut); }
60

Результат тестирования:

1
2
WithLoop. Total time: 457300 microsec, AVG time: 4,57 microseconds. (iterations 100000) В среднем на выполнение одной итерации уходит 4,6 микросекунды

61

Скетч с циклом while() (добавлено только 2 строчки):

62 Arduino (C++)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
byte pin13mask = (1 << 5); #define D13_WRITE_HIGH PORTB |= pin13mask // Устанавливаем бит отвечающий за пин D13 в HIGH, остальные пины не трогаем #define D13_WRITE_LOW PORTB &= ~pin13mask // Устанавливаем бит отвечающий за пин D13 в LOW, остальные пины не трогаем int pinOut = 12; // Пин проверки unsigned long _time; // Переменные для отслеживания времени исполнения unsigned long _timeOld; unsigned long _global; long ii = 0; long count = 100000; void setup() { pinMode(pinOut, OUTPUT); Serial.begin(9600); } void loop() {
while (1) {
D13_WRITE_HIGH; D13_WRITE_LOW; _time = micros(); //Запоминаем время прошедщее с момента выполнения побочных операций _global += _time - _timeOld; ii++; if (ii == count) { showResult("WithoutLoop", _global, count); ii = 0; _global = 0; } _timeOld = micros(); //Начинаем следить за временем
}
} void showResult (String func, long timeTotal, long iter) { unsigned long time1 = timeTotal / iter; String strToOut = func + ". Total time: " + String(timeTotal) + " microsec, AVG time: " + String(time1) + " microseconds. (iterations " + String(iter) + ")"; Serial.println(strToOut); }
63

Результат тестирования:

1
2
WithoutLoop. Total time: 383548 microsec, AVG time: 3,83 microseconds. (iterations 100000) В среднем на выполнение одной итерации уходит 3,8 микросекунды

64

Разница почти в 1 микросекунду!!! Мало? А если перевести в проценты — выигрыш почти на 20%. Так что, казалось бы, в одинаковом функционале тоже можно высвободить дополнительные ресурсы.

65

Ускоряем analogRead() и analogWrite()

C функциями analogRead() и analogWrite() все немного сложнее, чем в предыдущих примерах, поэтому об их ускорении написаны статьи — Arduino: ускоряем работу платы. Часть 2 — Аналого-цифровой преобразователь (АЦП) и analogRead() и Arduino: ускоряем работу платы. Часть 3 — analogWrite().
