Как выбрать лабораторный блок питания на примере обзора лабораторного БП MCH-K305D (видео)

Радиотехника и электроника
лабораторный блок питания, БП, блок питания, MCH-K305D, как выбрать
01

Ниже представлен видеообзор компактного импульсного лабораторного блока питания MCH-K305D. Помимо обзора в видео поэтапно разбираются характеристики, которые являются определяющими в выборе лабораторного БП, на что они влияют и как могут отразиться на работе радиолюбителя:

02
Подписывайтесь на канал , чтобы быть в курсе обновлений!

Проверено — автор рекомендует:
http://ali.pub/u7lei Лабораторный блок питания MCH-K305D

Надежный продавец Shenzhen CT Electronic Co Ltd.

Проверено — автор рекомендует:
http://ali.pub/w73el Полный аналог — лабораторный блок питания LW-K305D
Как покупать на Aliexpress со скидкой от 5,5%

Видео-инструкция о покупке со скидками на Aliexpress
03

Характеристики блока питания MCH-K305D:

04
Входное напряжениеLine Voltage200-240 В, 50-60 Гц
Входной ток (при 220 В переменного тока, при полной нагрузке)Input Current (at 220VAC,full load)0.9 А
Диапазон выходного напряженияOutput Voltage Range0-30 В
Диапазон выходного токаOutput Current Range0-5 А
Точность дисплея — Напряжение Voltage Display Accuracy± 0,5%
Точность дисплея — Ток Current Display Accuracy± 0,5%
КПДEfficiency>85%
Регулирование напряжения
Стабилизация выходного напряжения при изменении мощности нагрузки в диапазоне 10-100%Load Regulation (10-100%)50 мВ
Стабилизация выходного напряжения при изменении входного напряжения в диапазоне 200-240 VACLine Regulation (200-240VAC)20 мВ
Пульсации и шум (разница между макс. и мин. пиковым напряжением)Ripple & Noise (Peak-to-Peak)50 мВ
Регулирование тока
Стабилизация выходного тока при изменении мощности нагрузки в диапазоне 10-100%Load Regulation (10-100%)20 мА
Стабилизация выходного тока при изменении входного напряжения в диапазоне 200-240 VACLine Regulation (200-240VAC)20 мА
Пульсации и шум (разница между макс. и мин. пиковым током)Ripple & Noise (Peak-to-Peak)20 мА
Другие
Рабочие параметры окружающей среды – температура и относительная влажностьOperating Ambient-10°C до +60°C / 30-90% RH
РазмерSize7 × 16 × 22 см
ВесWeight1,35 кг
05

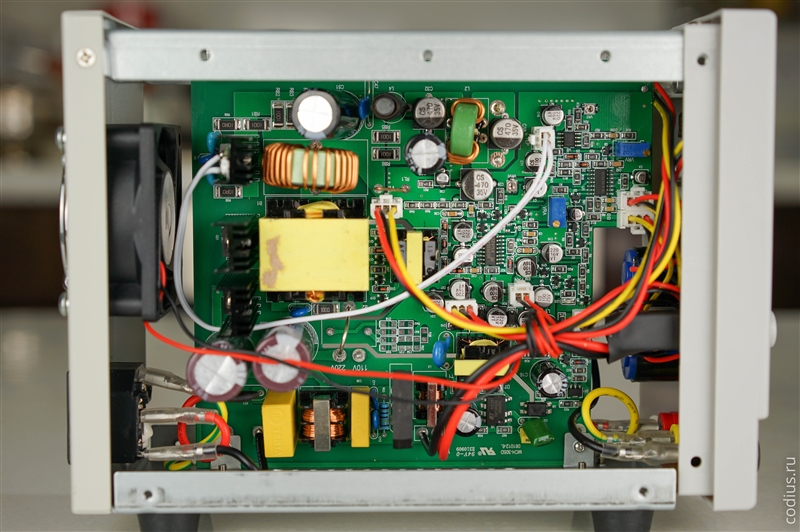

Фото в высоком разрешении из видео, фото основной платы:

06
07

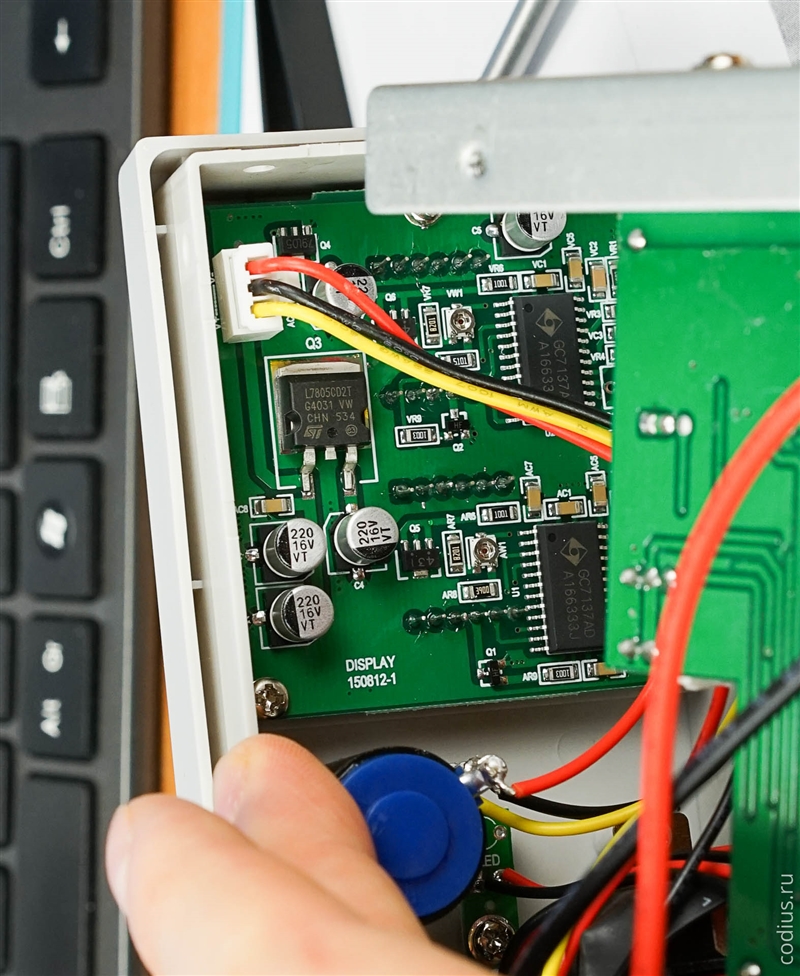

Фото платы индикации и регулировки:

08
09

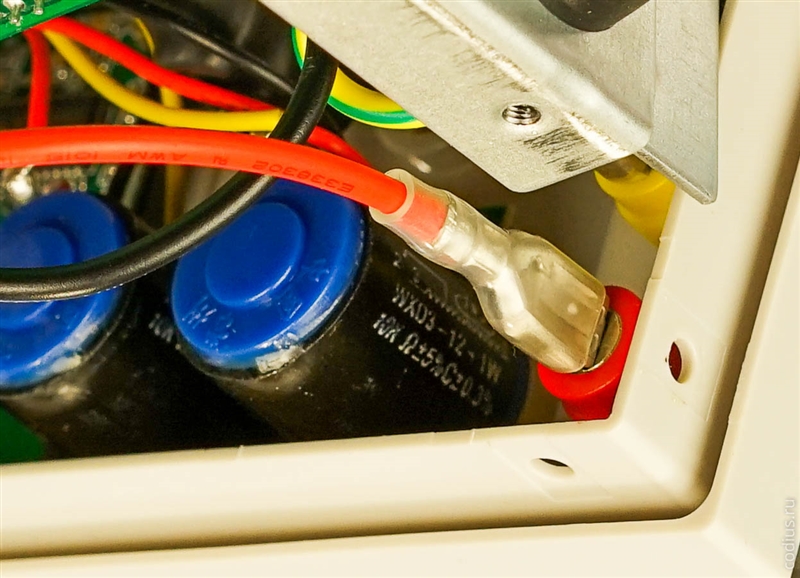

Многооборотные резисторы WXD3-12-1W:

10
11
